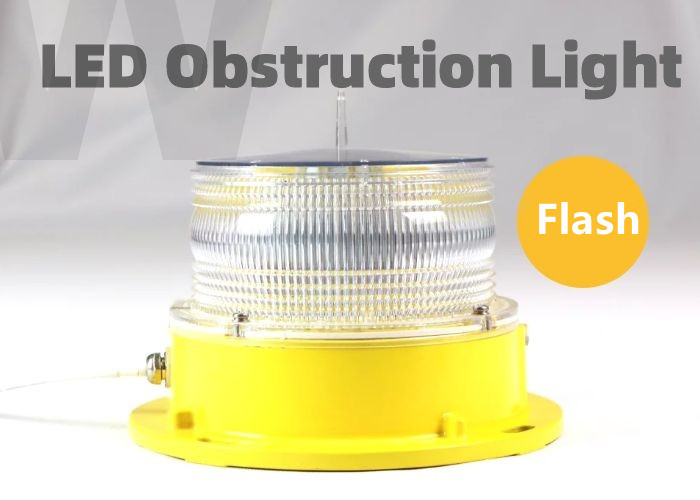

أضواء التحذير LED للطائرات من ICAO مع تبديد ممتاز للحرارة

أضواء التحذير للطائرات التي يقودها المباني الشاهقة OL200 عبارة عن جيل جديد من مصابيح العرقلة منخفضة الكثافة.إنه يأتي بحجم صغير وخفيف الوزن ، مما يجعل التثبيت أسهل وفعال من حيث التكلفة. تتوافق مصابيح العائق LED الحمراء المستقرة هذه أو تتجاوز معايير FAA و ICAO بتكلفة أقل من مصابيح L-810 التقليدية.خيار الأشعة تحت الحمراء للرؤية الليلية.مقاومة الطقس والتآكل.ضمان 5 سنوات.

امتثال

ضوء المعوق من النوع A & B منخفض الكثافة ، الملحق 14 لمنظمة الطيران المدني الدولي ، المجلد 1 ، "تصميم المطارات وعملياتها" ، الإصدار الرابع ، يوليو 2004 ، الجدول 6.3.

التطبيقات
LIOL Type A & B من منظمة الطيران المدني الدولي لتمييز العوائق التي لا يتجاوز ارتفاعها 45 مترًا.

دلائل الميزات

• حلول إضاءة عوائق فعالة من حيث التكلفة وموفرة للطاقة.
• متاح في عالمي DC: يقبل ما بين 12-48VDC.
• متوفر في التيار المتردد العام: يقبل ما بين 110-240 فولت تيار متردد.
• كثافة قابلة للتعديل من قبل المستخدم للتبديل بين ICAO LIOL Type A (10cd) و LIOL Type B (32cd).
• الاتصال إنذار للمراقبة عن بعد.
• حساس للضوء للتشغيل ليلاً ونهاراً.
• تقلل تقنية LED وقت الصيانة وتكاليفها.
• سهولة التعديل التحديثي مع التركيبات الحالية.
• تتوفر تكوينات اختيارية تعمل بالطاقة الشمسية.
• اختياري مرئي / IR للطيارين الذين يستخدمون NVG.
• منفذ اتصالات RS422 / 485 اختياري لمراقبة إصدار DC.

تحديد

الحجم (مم)

المنشآت

المعايير

مخطط تكوين ضوء عقبة الطيران في المباني الشاهقة

يجب أن تكون أضواء العوائق التي أنشأتها المباني الشاهقة ومجمعات المباني قادرة على رؤية مخطط الكائن من جميع الاتجاهات ، ويمكن أن يشير الاتجاه الأفقي أيضًا إلى أضواء الحاجز الموضوعة على مسافة حوالي 45 مترًا ، والعامة يجب أن يركب المبنى في أعلاها مصابيح عقبة ، ويتم حساب ارتفاع التركيب H من الأرض الأفقية.المعايير المرجعية: CAAC، ICAO، FAA MH / T6012-2015، MH5001-2013

• عندما تكون h ≤ 45m ، يجب ضبط ضوء عائق طيران مزدوج شدة الإضاءة المنخفضة أو ضوء عائق طيران منخفض الكثافة في الأعلى
• عندما 45 ＜ h ＜ 105m ، يجب ضبط ضوء عائق الطيران من النوع B ذو كثافة الضوء المتوسط ​​في الأعلى ، ويجب ضبط ضوء عائق الطيران منخفض الكثافة عند 1/2 من ارتفاعه
• عندما 105 ≤ h ＜ 150m ، نوع متوسط ​​شدة الضوء ، يجب ضبط ضوء عائق الطيران في الأعلى ، ويجب ضبط ضوء عائق الطيران منخفض الكثافة عند 1/2 من ارتفاعه
• يجب ضبط مصابيح إعاقة الطيران عالية الكثافة في الجزء العلوي من H 150m وعلى فاصل 75-105 مترًا ، ويجب وضع مصابيح إعاقة الطيران ذات كثافة الضوء المتوسط ​​بين طبقات مصابيح إعاقة الطيران عالية الكثافة
