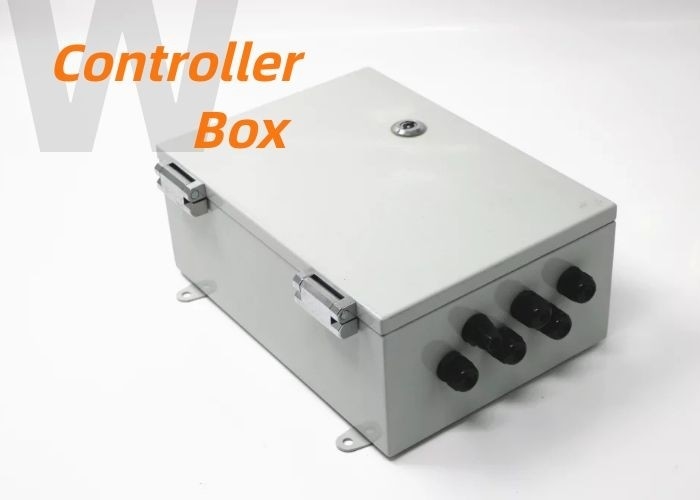

24V DC عقبة ضوء صندوق تحكم مع ترحيل نقل إنذار التتابع

تم تصميم وحدة التحكم في إضاءة إعاقة LED مع مرحل النقل وترحيل الإنذار لمراقبة التشغيل السليم لأحدث أضواء عائق LED منخفضة الطاقة بشكل موثوق وتتميز بمجموعة من جهات اتصال الإنذار الجاف للإبلاغ عن جميع جوانب صحة النظام ، وتلبية متطلبات إضاءة العوائق FAA و ICAO.

• دخل التيار المتردد - 120 فولت تيار متردد ، 240 فولت تيار متردد ، أو 277 فولت تيار متردد
• دخل التيار المباشر - 24 فولت تيار مستمر فقط
• يتيح الاستشعار المتطور للتيار المراقبة الموثوقة لأحدث مصابيح عائق LED ذات الطاقة المنخفضة
• تكوين المصنع لما يصل إلى 4 دوائر من مصابيح L-810 LED
• مراقبة ما يصل إلى 6 محركات رأس مضاءة (مصابيح L-810 LED واحدة) لكل دائرة (24 لكل وحدة تحكم)
• تشترك كل دائرة في مرحل نقل مشترك وترحيل إنذار
• وضع ترحيل النقل: في حالة حدوث عطل ، ستتحول جميع الأضواء المزدوجة في الدائرة إلى المحرك الرئيسي الثاني الاحتياطي
• وضع التنبيه: في حالة حدوث عطل ، سيشير مرحل الإنذار إلى وجود خطأ في الدائرة (إذا كانت هناك أضواء متعددة في الدائرة ، فإن الإنذار لا يشير إلى الضوء الذي فشل)
• يمكن تكوين وحدة التحكم لتشغيل المصابيح الجانبية L-810 في وضع الوميض أو النسخ الثابت (الوميض ليس ميزة قياسية)
• تعمل وحدة التحكم على تشغيل الأضواء حتى في حالة فشل الخلية الكهروضوئية
• وشملت FAA الكهروضوئية
• موصلات سهلة الاستخدام
• حماية الاندفاع المتكاملة
• مقاومة للتآكل والصدمات والاهتزازات
• تعمل من -67 درجة فهرنهايت إلى + 131 درجة فهرنهايت (-55 درجة مئوية إلى + 55 درجة مئوية)
• 2 سنة الضمان

سمات

• تحكم في ما يصل إلى ثلاث منارات متوسطة الكثافة ومستوى واحد يصل إلى 4 وحدات من مصابيح العائق الأحادي منخفض الكثافة ، وهو مناسب أيضًا لنظام الإضاءة بمعيق فردي أو مزدوج.
• مؤشرات LED في لوحة التحكم للإشارة إلى الأضواء والطاقة وحالة تشغيل الخلية الكهروضوئية
• تتابع إنذار لكل منارة
• مرحل إنذار لكل مستوى من مستويات الإضاءة الجانبية
• خرج إشارة الإنذار ، سهل لتوصيل جهاز مراقبة الإنذار عن بعد
• مدمجًا مع الخلية الكهروضوئية welandsignal ، والتي يمكنها تشغيل / إيقاف تشغيل النظام من الغسق إلى الفجر
• بروتيتور عرام للمدخلات والمخرجات

تحديد

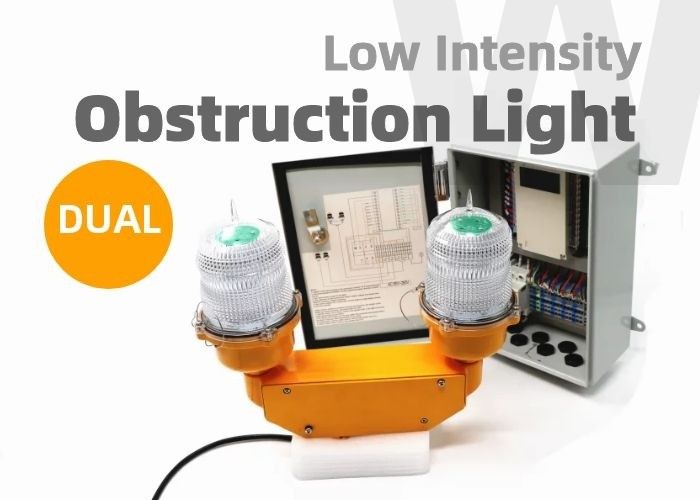

صور مفصلة

تطبيق النظام النموذجي
